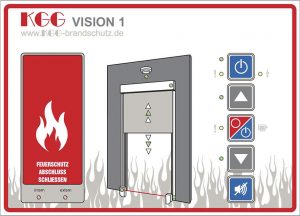

TYP VISION

Mit integrierter Feststellanlage
Zur Ansteuerung eines 230VAC Rohrmotors mit interner Feststelleinrichtung für Textil-Flexible-Systeme nach dem „Gravity Fail Safe“-Prinzip.

Bauseitige Auslösung und Handtaster als Öffner-Kontakt mit wahlweiser Verzögerung.
Auswertung der Endschalter OFFEN und GESCHLOSSEN im Motor.

  • Überlastschutz
  • Selbstständige Regelung der Schließgeschwindigkeit mittels Fliehkraftkupplung
  • Interne 24V-Versorgung
  • Bei kurzem Netzeinbruch (bis 3s) kein Auslassen des Systems
  • Manuelles Öffnen und Schließen für Testzwecke
  • Optische Statusanzeige
  • Potentialfreier Alarmausgang (Kaskadierung mehrerer Steuerungen möglich)

Anschließbare Komponenten:

  • Handtaster
  • Lichtschranke
  • Zugelassene Feststellanlage (im Gehäuse integrierbar) mit Rauchmelder/Wärmedifferentialmelder (Anzahl gem. DIBt-Richtlinien für Feststellanlagen)
  • Sirene
  • Blitzleuchte
  • Schlüsseltaster für ein Öffnen im Alarmfall
  • USV-Anlage oder Akkupufferung

VISION-1 Betriebs-und Bedienungsanleitung

Typ VISION COMPACT

Zur Ansteuerung eines 230VAC Rohrmotors mit interner Feststelleinrichtung für Textil-Flexible-Systeme nach dem „Gravity Fail Safe“-Prinzip.

Bauseitige Auslösung und Handtaster als Öffner-Kontakt

  • Überlastschutz
  • Selbstständige Regelung der Schließgeschwindigkeit mittels Fliehkraftkupplung
  • Interne 24V-Versorgung
  • Bei kurzem Netzeinbruch (3s) kein Auslassen des Systems

Auswertung der Endschalter OFFEN und GESCHLOSSEN im Motor

Installationsanleitung Vision Compact
